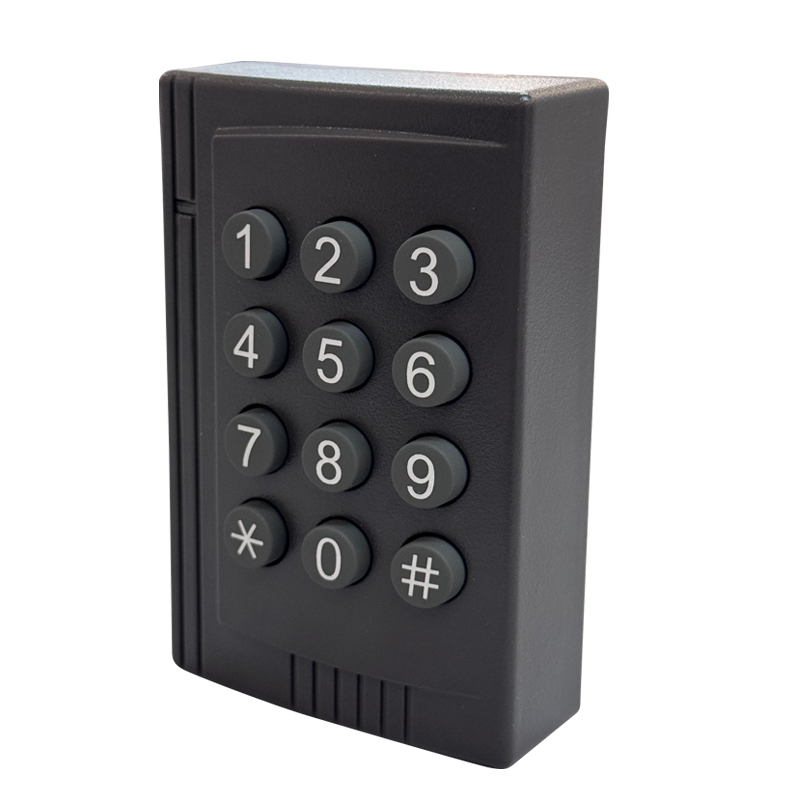

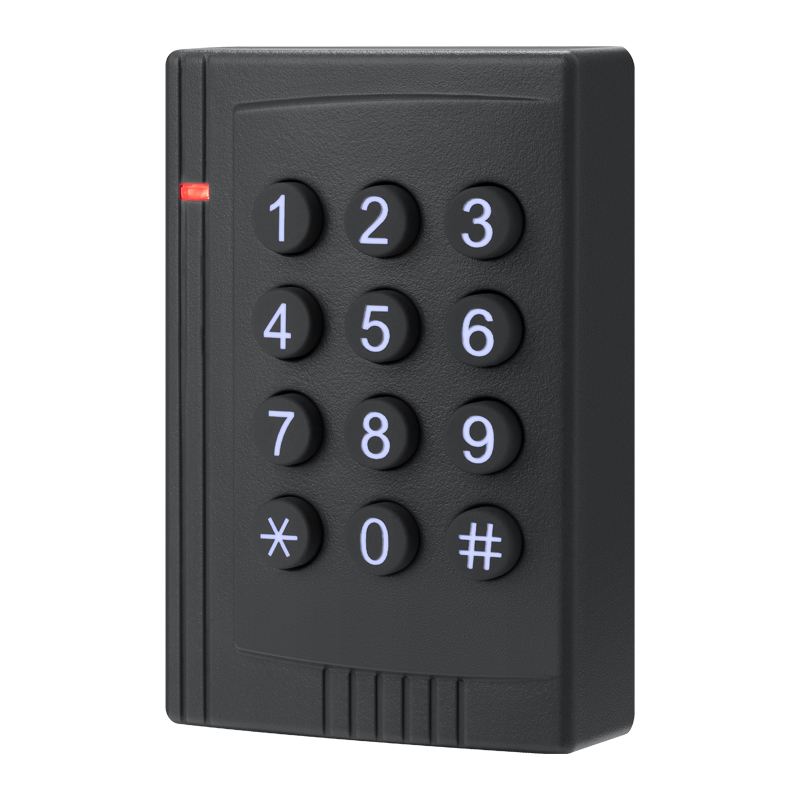

Bàn phím kiểm soát ra vào (độc lập)

Giao diện Wigand: Đầu vào và đầu ra WG26 hoặc WG34

Giao diện chuông cửa: Hỗ trợ chuông cửa có dây bên ngoài

Cách truy cập: Thẻ, Mã PIN, Thẻ & Mã PIN



  • Thương hiệu:

    S4A
  • Mục số.:

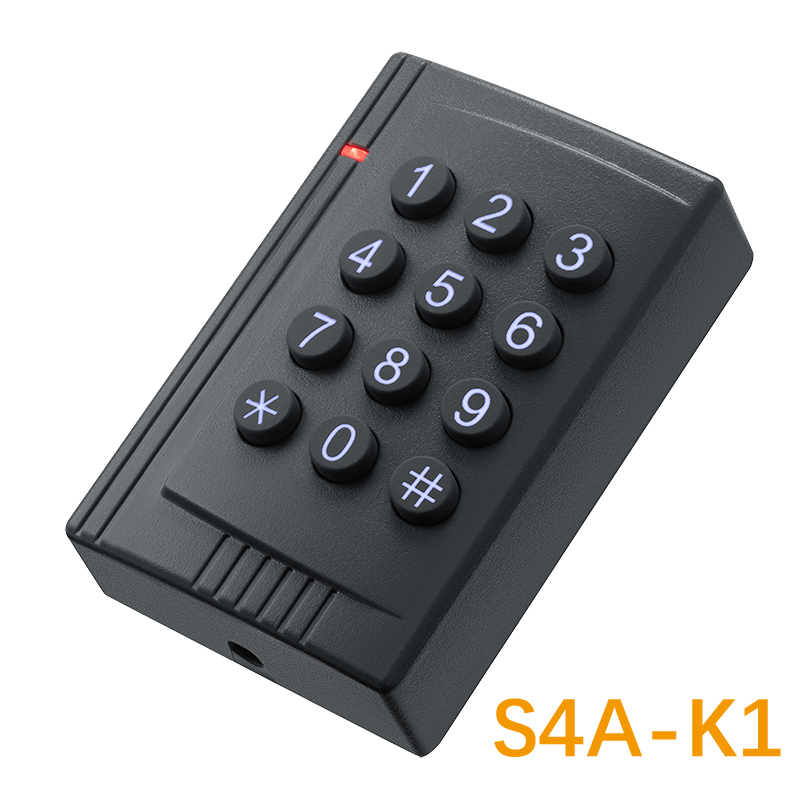

    S4A-K1
  • Thông số kỹ thuật

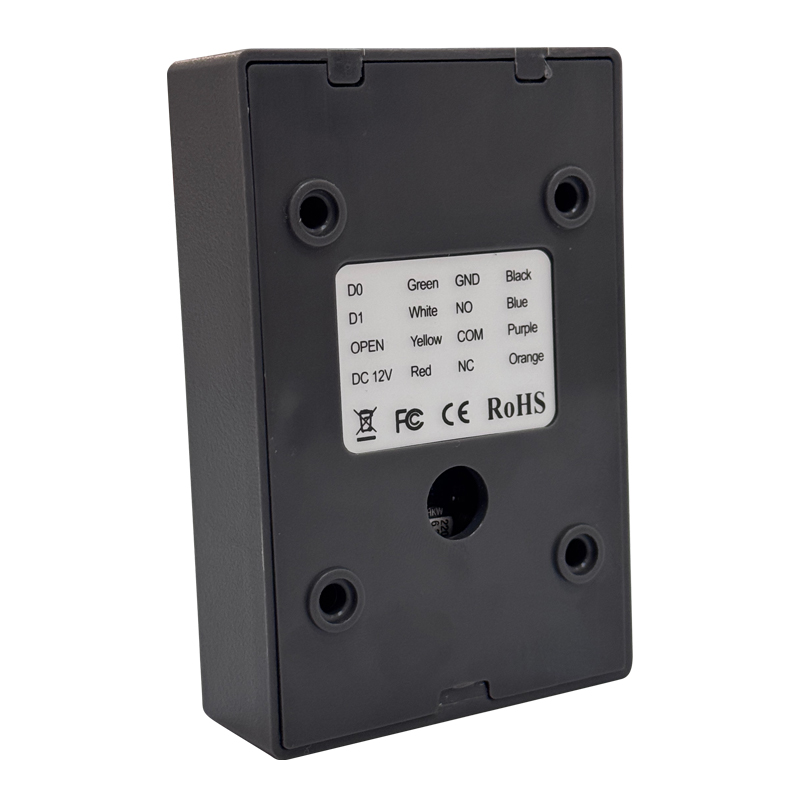

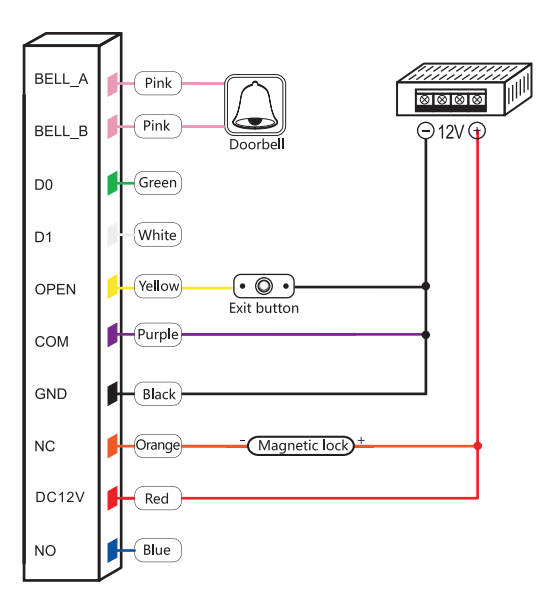

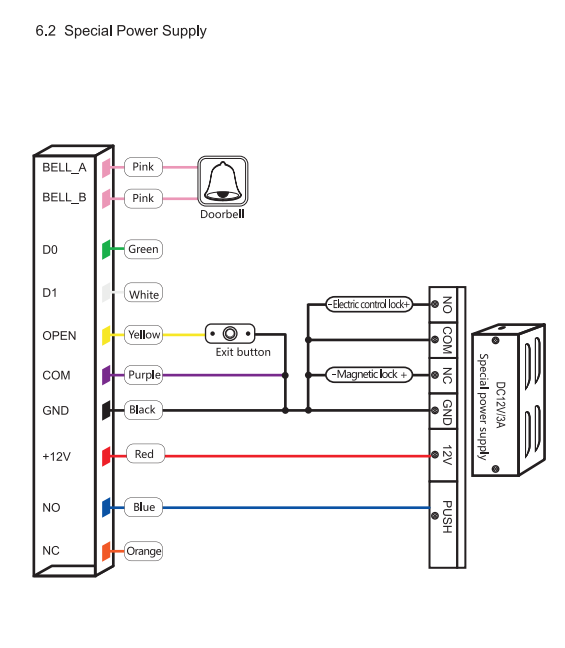

  • Sơ đồ hệ thống dây điện
  • Tải xuống

Bàn phím kiểm soát ra vào (độc lập)


Việc đấu dây cho bộ điều khiển truy cập độc lập bao gồm kết nối nguồn điện, bàn phím hoặc đầu đọc, khóa và các phụ kiện tùy chọn (ví dụ: cảm biến cửa, nút thoát hiểm). Các bước chính xác tùy thuộc vào kiểu máy và nhà sản xuất bộ điều khiển, nhưng sau đây là hướng dẫn chung với các cân nhắc chính và sơ đồ để đơn giản hóa quy trình:

Cần có công cụ và vật liệu

- Máy tuốt dây/ép dây

- Đồng hồ vạn năng (để kiểm tra kết nối)

- Dây điện áp thấp (18–22 AWG, dây đồng xoắn để linh hoạt)

- Đầu nối vít, đầu nối uốn hoặc đai ốc dây

- Kẹp ống dẫn hoặc cáp (để bảo vệ dây)

- Nguồn điện (nếu không dùng pin)

Bước 1: Hiểu sơ đồ đấu dây của bộ điều khiển


Hầu hết các bộ điều khiển độc lập đều có các đầu cuối được dán nhãn cho các thành phần chính. Luôn tham khảo hướng dẫn sử dụng của nhà sản xuất để biết nhãn đầu cuối chính xác và yêu cầu về điện áp. Một bố cục điển hình bao gồm:


- Nguồn điện đầu vào: +12V DC, GND (đất)

- Bàn phím/Đầu đọc: DATA, COM (chung) hoặc các chân cụ thể (ví dụ: D0, D1 dành cho đầu đọc wiegand)

- Ngõ ra khóa: LOCK+, LOCK- (đối với khóa từ) hoặc NC/NO (thường đóng/thường mở đối với khóa điện)

- Phụ kiện: DOOR (cảm biến cửa), REX (nút yêu cầu thoát hiểm), ALARM (đầu ra báo động)

*Ví dụ về bố trí thiết bị đầu cuối:*


| Nhãn thiết bị đầu cuối | Chức năng |

| +12V | Nguồn điện đầu vào (dương) |

| GND | Nguồn điện đầu vào (âm/đất) |

| DỮ LIỆU | Tín hiệu dữ liệu từ bàn phím/đầu đọc |

| COM | Điểm chung cho bàn phím/đầu đọc |

| LOCK+ | Kết nối tích cực tới khóa |

| KHÓA- | Kết nối âm với khóa |

| CỬA | Kết nối với cảm biến cửa (thường đóng) |

| REX | Kết nối với nút thoát (công tắc tạm thời) |

Bước 2: Đấu dây nguồn điện


#A. Bộ điều khiển chạy bằng pin

- Không cần đi dây cố định để cấp nguồn. Lắp pin (ví dụ: 4 pin AA) vào ngăn chứa pin của bộ điều khiển.

- Sao lưu có dây tùy chọn: Nếu bộ điều khiển hỗ trợ, hãy kết nối nguồn điện 12V DC với các đầu nối +12V và GND bằng dây 18–22 AWG. Đảm bảo phân cực đúng (dây đỏ với +12V, dây đen với GND).

#B. Nguồn điện có dây

- Kết nối đầu ra của nguồn điện với các cực +12V và GND của bộ điều khiển.

- Sử dụng nguồn điện ổn định (ví dụ: 12V DC, 1A) và đảm bảo tổng dòng điện tiêu thụ của bộ điều khiển, bàn phím và khóa không vượt quá công suất của nguồn điện.

- Đối với đường dây dài, hãy sử dụng dây dày hơn (18 AWG) để giảm thiểu tình trạng sụt áp.

Bước 3: Kết nối Bàn phím hoặc Đầu đọc

#A. Bàn phím/Đầu đọc Wiegand (Chung cho Hệ thống độc lập)

- Giao thức Wiegand sử dụng hai dây dữ liệu (DATA0, DATA1) và một dây chung (COM).

- Kết nối bàn phím DATA0 với đầu cuối DATA của bộ điều khiển (hoặc D0), DATA1 với D1 (nếu có nhãn) và COM với đầu cuối COM của bộ điều khiển.

- Sử dụng dây xoắn đôi có vỏ bọc để giảm nhiễu, đặc biệt là đối với các đoạn cáp dài hơn 20 ft (6 m).

#B. Bàn phím đơn giản (Kết nối trực tiếp)

- Một số bộ điều khiển độc lập có các đầu cuối chuyên dụng cho các hàng và cột bàn phím (ví dụ: R1–R4, C1–C3). Làm theo hướng dẫn để ánh xạ các nút bàn phím tới các đầu cuối này.

Bước 4: Lắp khóa

#A. Khóa từ (Bảo mật lỗi)

- Khóa từ cần cung cấp điện liên tục để duy trì trạng thái khóa (an toàn khi gặp sự cố: khóa khi có nguồn điện, mở khóa khi tắt nguồn).

- Kết nối dây dương (+) của khóa với cực LOCK+ của bộ điều khiển và dây âm (-) với cực LOCK-.

- Đảm bảo điện áp đầu ra của khóa bộ điều khiển phù hợp với yêu cầu của khóa (ví dụ: 12V DC, 24V DC).

#B. Đánh điện (An toàn hoặc Bảo mật)

- Chốt an toàn: Mở khóa khi có nguồn điện (thường dùng trong trường hợp thoát hiểm khẩn cấp).

- Khóa an toàn khi có sự cố: Khóa khi bật nguồn (tiêu chuẩn cho mục đích an toàn).

- Kết nối khóa với các đầu nối NC (thường đóng) hoặc NO (thường mở) của bộ điều khiển dựa trên chế độ an toàn/bảo mật lỗi:

- An toàn: Không sử dụng đầu cuối (khóa sẽ mở khi có nguồn điện).

- An toàn khi xảy ra sự cố: Sử dụng đầu cuối NC (khóa chặt khi cấp nguồn).

Bước 5: Thêm phụ kiện tùy chọn

#A. Cảm biến cửa (Công tắc tiếp điểm)

- Lắp đặt cảm biến cửa thường đóng (NC) để theo dõi trạng thái cửa (mở/đóng).

- Kết nối một dây cảm biến với cực DOOR của bộ điều khiển và dây còn lại với GND (hoặc COM, theo hướng dẫn sử dụng).

- Bộ điều khiển sẽ kích hoạt báo động nếu cửa bị mở mạnh (cảm biến mở).

#B. Nút Yêu cầu Thoát (REX)

- Nút nhấn tạm thời cho phép người dùng thoát mà không cần mã.

- Kết nối hai dây của nút REX với các đầu nối REX và GND của bộ điều khiển. Nhấn nút sẽ gửi tín hiệu mở khóa cửa.

#C. Đầu ra báo động

- Nếu bộ điều khiển có đầu cuối BÁO ĐỘNG, hãy kết nối nó với còi báo động hoặc còi báo động bằng dây 22 AWG. Báo động sẽ kích hoạt khi có sự truy cập trái phép hoặc đột nhập trái phép.

Bước 6: Nối đất hệ thống (Tùy chọn nhưng được khuyến nghị)

- Đối với môi trường ngoài trời hoặc có nhiều nhiễu, hãy nối vỏ kim loại của bộ điều khiển với đất tòa nhà bằng dây màu xanh lá cây 14–16 AWG.

- Kết nối một đầu với cực GND của bộ điều khiển và đầu còn lại với thanh nối đất hoặc thanh nối đất của bảng điện.

Bước 7: Định tuyến và bảo vệ dây

- Dây điện trong nhà: Sử dụng kẹp cáp để cố định dây điện dọc theo tường hoặc ván chân tường. Tránh để dây điện tiếp xúc với người đi lại hoặc hư hỏng vật lý.

- Dây điện ngoài trời: Chạy dây điện qua ống dẫn PVC để chống ẩm, tia UV và côn trùng. Bịt kín các đầu ống dẫn bằng các ống nối chống chịu thời tiết.

- Tách riêng dây nguồn và dây dữ liệu: Giữ dây nguồn cách xa cáp dữ liệu ít nhất 6 inch (15 cm) để tránh nhiễu.

Bước 8: Kiểm tra hệ thống

1. Bật bộ điều khiển: Kiểm tra đèn báo lỗi (ví dụ: đèn LED màu đỏ báo điện áp thấp).

2. Kiểm tra bàn phím: Nhập mã người dùng để đảm bảo bộ điều khiển kêu bíp và khóa được kích hoạt.

3. Chức năng khóa/mở khóa: Xác minh khóa sẽ đóng và mở khi nhập mã hợp lệ.

4. Cảm biến cửa: Mở/đóng cửa để kiểm tra xem bộ điều khiển có phát hiện trạng thái hay không (ví dụ: đèn LED màu xanh lá cây báo hiệu “cửa đã đóng”).

5. Nút REX: Nhấn nút thoát để xác nhận mở khóa.

6. Khắc phục sự cố: Nếu phát sinh sự cố, hãy sử dụng đồng hồ vạn năng để kiểm tra điện áp tại các đầu khóa và bộ điều khiển, đồng thời kiểm tra lại các kết nối dây.

Mẹo chính


- Nhãn dây: Sử dụng máy dán nhãn để đánh dấu dây (ví dụ: “LOCK+,” “REX”) để dễ bảo trì trong tương lai.

- Tuân thủ đúng cực tính: Kết nối nguồn ngược có thể làm hỏng bộ điều khiển hoặc khóa.

- Kiểm tra độ sụt áp: Đối với đường dây dài, hãy đo điện áp tại ổ khóa để đảm bảo điện áp nằm trong phạm vi 10% điện áp định mức (ví dụ: 12V DC ±1,2V).

- Tham khảo hướng dẫn sử dụng: Mỗi bộ điều khiển có các tính năng riêng (ví dụ: múi giờ, chống trả ngược). Hướng dẫn sử dụng sẽ nêu chi tiết về cách đấu dây cụ thể cho các chức năng nâng cao.

Bằng cách làm theo các bước này và ưu tiên sự an toàn và rõ ràng, bạn có thể đấu dây thành công cho hệ thống kiểm soát truy cập độc lập. Luôn tắt nguồn hệ thống trước khi kết nối và tham khảo ý kiến chuyên gia nếu không chắc chắn về công việc điện. Có một đội ngũ chuyên nghiệp tại S4A có thể giải quyết các vấn đề của bạn về hệ thống dây điện và phần cứng.
