> Điện áp đầu vào: DC12V 150mA
> Tần số làm việc: 24-24,5GHz
Thương hiệu:
S4AMục số.:

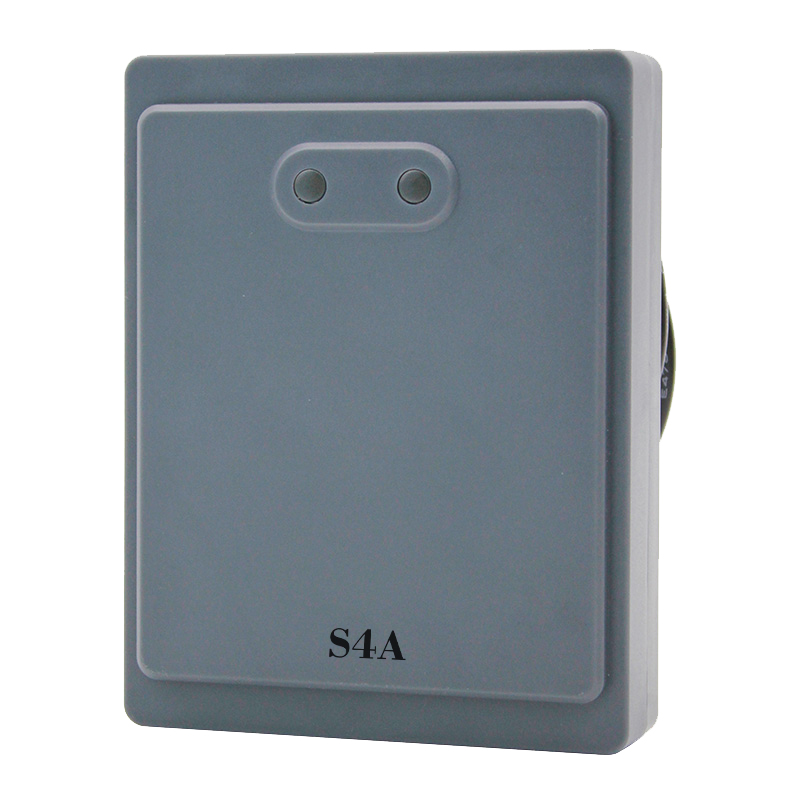

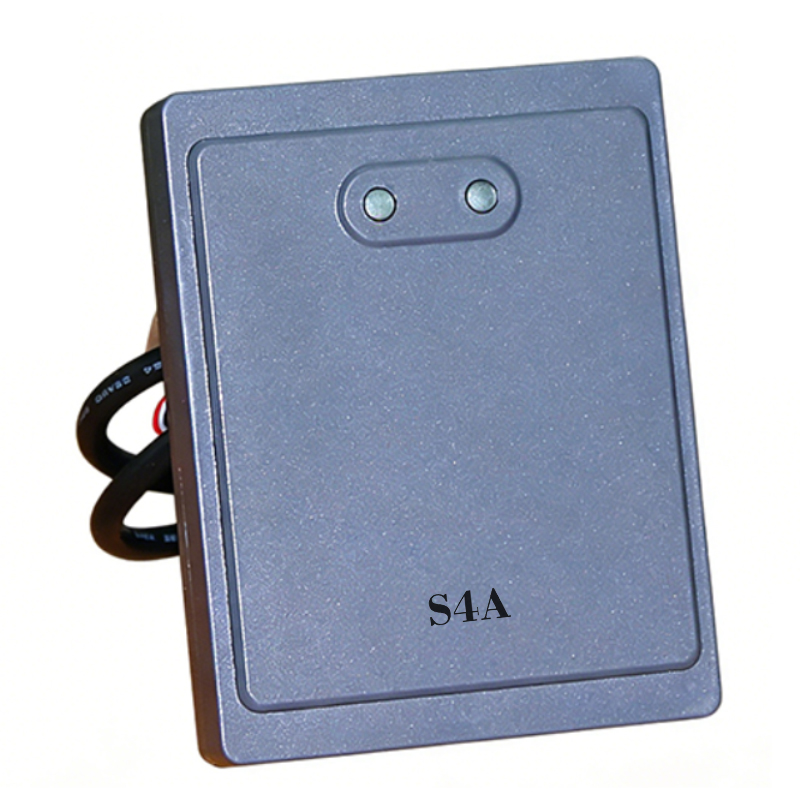

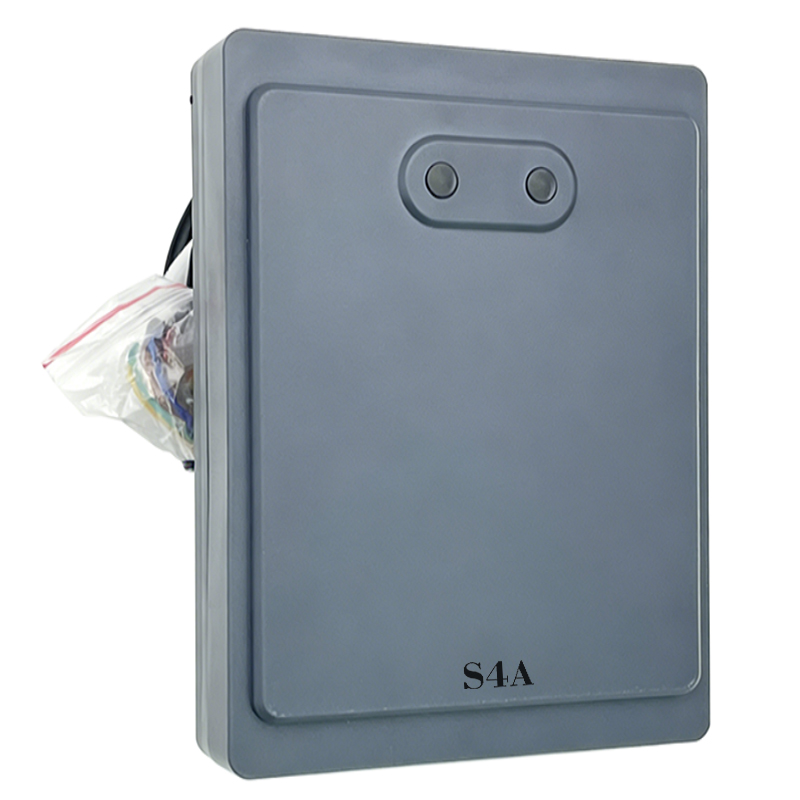

R02Radar chống va chạm cổng kênh R02
Mẫu số: R02
Phạm vi ứng dụng |
cổng thanh thẳng |
Điện áp đầu vào |
DC12V 150mA |
tần suất làm việc |
24-24,5GHz |
chế độ điều chế |
FMCW |
Truyền điện |
10-1 5dBm |
dầm ngang |
<30° |
dầm dọc |
<17° |
Khoảng cách phát hiện |
1-6 mét, +-0,1 mét |
Nhiệt độ hoạt động |
-40°C~+85°C |
Mức độ bảo vệ |
IP67 |
Hướng dẫn lắp đặt và vận hành Radar
(1.1) Radar chống va đập được lắp đặt trên hộp cổng rào chắn vuông góc với hướng của làn đường (hoặc được lắp đặt trên cột bên cạnh hộp). Chiều cao lắp đặt được khuyến nghị là 0,6M từ mép dưới của radar đến mặt đất và 15-25CM từ cần gạt cổng ở bên trái và bên phải (tham khảo sơ đồ).
(1.2) Khung cổng rào chắn phải được cố định chắc chắn để tránh khung bị rung khi máy cổng đang hoạt động.
(1.3) Trong phạm vi phát hiện của radar, ngoại trừ cần phanh, không được có chướng ngại vật, chẳng hạn như cọc tiêu trên đường, nắp hố ga bằng kim loại, hàng rào cách ly, biển báo, v.v.
(1.4) Sơ đồ đặc điểm kỹ thuật lắp đặt radar hàng rào như sau:

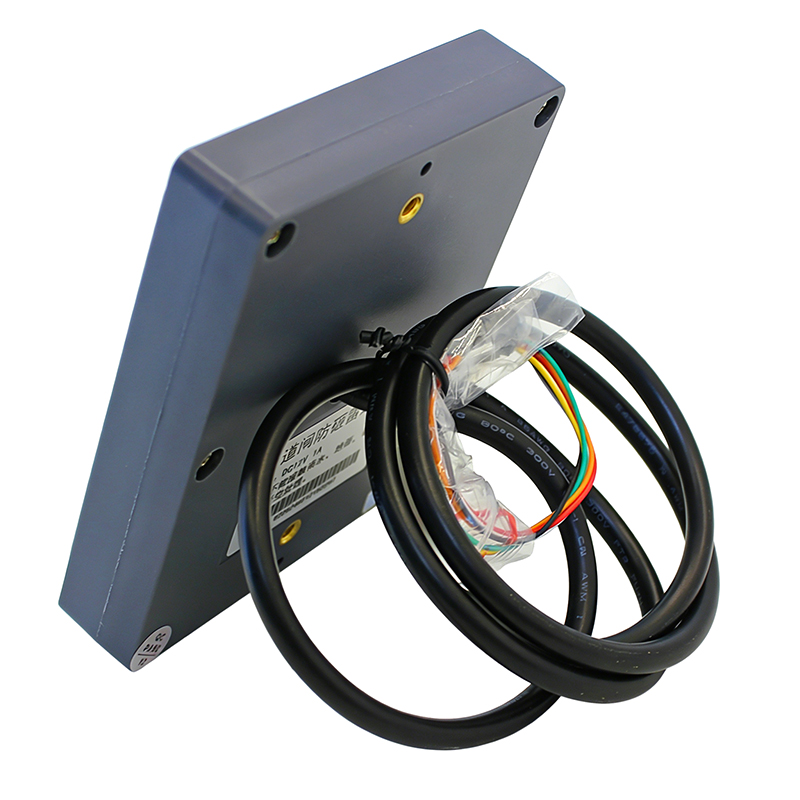

Như thể hiện trong hình bên dưới, trước tiên hãy xác định vị trí lắp đặt, sau đó đục lỗ ren và 2 lỗ cố định trên thân hộp. (Miếng dán tự dính lỗ định vị và vít cố định được cung cấp trong gói sản phẩm), sau đó cố định radar trên hộp và siết chặt các đai ốc cố định.
Hướng dẫn cài đặt độ dài cực của radar
Bước 1: Nhấn và giữ nút mà không thả ra
Đặt khoảng cách phát hiện
Nhấn cho đến khi đèn xanh sáng và đèn đỏ tắt, mỗi lần đèn đỏ nhấp nháy, khoảng cách phát hiện sẽ tăng thêm 0,5 mét và khoảng cách cài đặt hiệu quả sẽ xoay vòng trong vòng 1-6 mét (khoảng cách bắt đầu là 1 mét) . Sau khi thiết lập khoảng cách, nhả nút để vào bước tiếp theo.
Bước 2: Nhấn và thả nút
môi trường cảnh học tập
Tự động tìm hiểu nền của cảnh (đèn đỏ và đèn xanh nhấp nháy cùng lúc); đợi trong 20 giây, radar lưu các tham số và thoát ra, quá trình cài đặt hoàn tất; radar hoạt động bình thường (đèn đỏ luôn sáng)
Ví dụ: nếu bạn thiết lập một cột thẳng 4m: (khoảng cách phát hiện phải ngắn hơn 0,5m so với chiều dài của cột)
Nhấn và giữ nút lần đầu tiên mà không nhả nút cho đến khi đèn đỏ nhấp nháy năm lần (0,5 mét mỗi lần) rồi nhả nút (khoảng cách đã đặt
2,5 mét + 1 mét khoảng cách bắt đầu), tại thời điểm này khoảng cách phát hiện là 3,5 mét;
Sau khi nhấn nút lần thứ hai, hãy nhả nút ngay lập tức, đèn giao thông nhấp nháy cùng lúc, sau đó đợi trong 20 giây
Chỉ cần tìm hiểu môi trường hiện trường (tại thời điểm này, không có người, ô tô và các vật thể khác trong phạm vi phát hiện của cổng rào cản).
Integrated Pedestrian & Vehicle Safety: This radar utilizes a dual-detection mode to distinguish between cars and people, triggering an immediate anti-smashing response to prevent accidents. Cost-Efficient "No-Cut" Installation: As a superior wireless alternative to traditional ground loops, this sensor eliminates the need for pavement cutting and complex wiring, significantly reducing labor and site restoration costs. Industrial-Grade All-Weather Reliability: Backed by 16 years of production expertise, the sensor features an IP67-rated waterproof and dustproof design, ensuring consistent, high-precision detection in rain, fog, and extreme temperatures
1: Our advanced 24GHz millimeter-wave technology provides a high-precision safety curtain that accurately distinguishes between vehicles and pedestrians to eliminate barrier gate accidents. 2: Designed for seamless integration, this radar offers a modern "no-cut" alternative to traditional ground loops, significantly reducing installation time and site labor costs. 3: With a robust IP67 waterproof rating and high-frequency stability, the BR2401A delivers consistent, all-weather performance in even the most demanding industrial environments

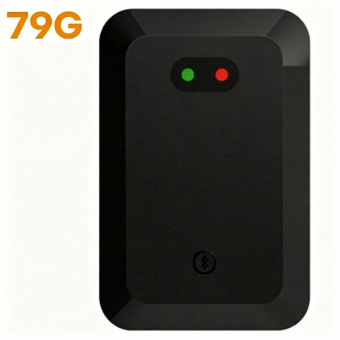

Precision Fence-Arm Optimization: Specifically engineered to handle the unique detection requirements of fence and folding barrier arms, ensuring zero blind spots for complex gate structures. Millimeter-Wave High-Frequency Tech: Utilizes the 79GHz band to provide superior anti-interference performance, maintaining high-precision detection of both vehicles and pedestrians in all weather conditions
