Thể loại
Điện áp và dòng điện: 9~15V100mA
Độ trễ của rơle: tối thiểu 1 giây, tối đa 60 giây
Định dạng giao diện Wiegand: WG26~WG80
Quy tắc mở khóa: bất kỳ tín hiệu Wiegand nào cũng được
Thương hiệu:
S4AMục số.:

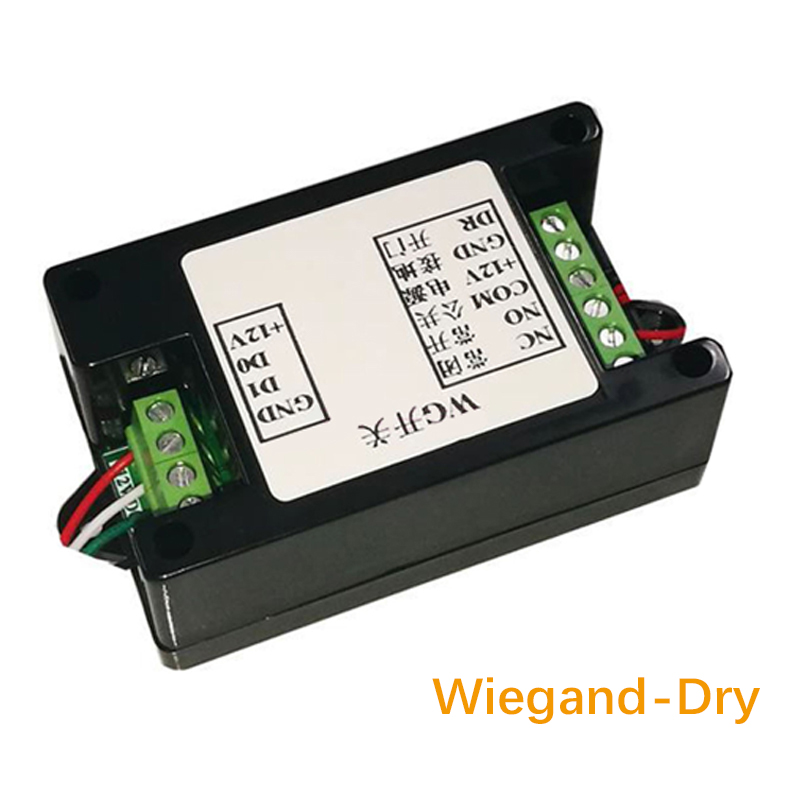

Wiegand-DryCông tắc Wiegand hoặc đầu ra Wiegand tới rơ le
Mô-đun Wiegand To Relay là thiết bị chuyển đổi tín hiệu Wiegand đầu ra từ các thiết bị nhận dạng kiểm soát ra vào như đầu đọc thẻ, đầu đọc dấu vân tay hoặc máy nhận dạng khuôn mặt thành tín hiệu điều khiển rơle. Sau đây là phần giới thiệu chi tiết:

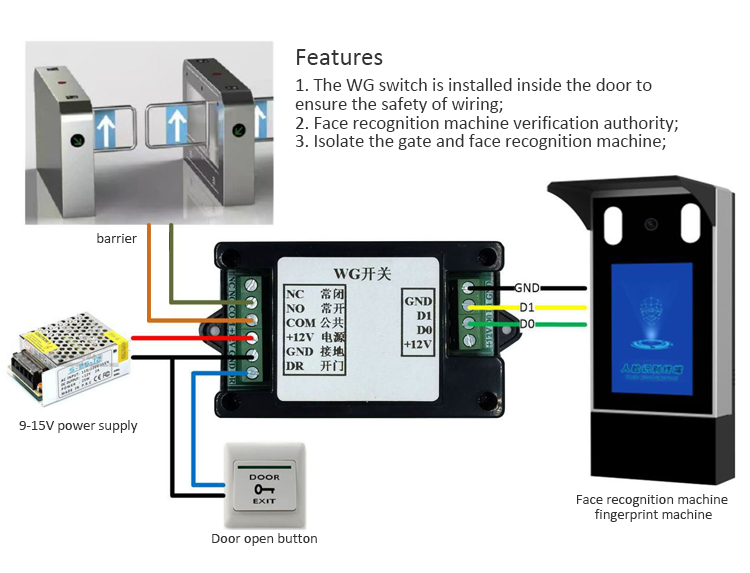

- Nguyên lý hoạt động: Giao diện Wiegand là một tiêu chuẩn về dây dẫn để kết nối các thiết bị quẹt thẻ với các hệ thống kiểm soát ra vào. Giao diện này sử dụng ba dây, một dây làm dây nối đất và hai dây còn lại để truyền dữ liệu, được đặt tên là "dữ liệu thấp/dữ liệu 0" và "dữ liệu cao/dữ liệu 1". Mô-đun Wiegand To Relay nhận tín hiệu Wiegand qua các dây này, giải mã và xử lý tín hiệu, sau đó điều khiển việc đóng mở rơle theo các quy tắc đã đặt. Ví dụ, khi nhận được tín hiệu Wiegand cụ thể, mô-đun sẽ đóng rơle trong một khoảng thời gian nhất định để điều khiển thiết bị được kết nối, chẳng hạn như khóa điện, nhằm đạt được mục đích kiểm soát ra vào.
Ứng dụng tiêu biểu: Nó chủ yếu được sử dụng trong các hệ thống kiểm soát ra vào. Ví dụ, trong các tòa nhà văn phòng, nhà máy, trường học và những nơi khác, nó được sử dụng để kết nối các thiết bị kiểm soát ra vào như đầu đọc thẻ và thiết bị nhận dạng vân tay với khóa điện. Bằng cách chuyển đổi tín hiệu Wiegand thành tín hiệu rơle, nó thực hiện việc kiểm soát việc đóng mở cửa, cải thiện hiệu quả bảo mật và quản lý của các hệ thống kiểm soát ra vào.
Những lợi ích khi sử dụng Mô-đun Wiegand To Relay bao gồm:
Tăng cường bảo mật: Mô-đun có thể được lắp đặt ở nơi an toàn bên trong cửa, giúp cô lập thiết bị nhận dạng kiểm soát ra vào khỏi khóa điện. Điều này giúp ngăn ngừa thiết bị kiểm soát ra vào bị hư hỏng hoặc chập mạch do các yếu tố bên ngoài, giảm thiểu các mối nguy hiểm tiềm ẩn về an toàn và cải thiện tính bảo mật tổng thể của hệ thống kiểm soát ra vào.
Khả năng tương thích rộng: Giao thức Wiegand được hỗ trợ rộng rãi bởi các hệ thống kiểm soát ra vào và tương thích với nhiều loại đầu đọc thẻ, bao gồm thẻ từ, thẻ từ, thẻ mã vạch, đầu đọc dấu vân tay, v.v. Do đó, Mô-đun Wiegand To Relay có thể được sử dụng với nhiều loại thiết bị kiểm soát ra vào khác nhau, mang lại sự tiện lợi tuyệt vời cho việc tích hợp và mở rộng hệ thống.
Cài đặt và vận hành đơn giản : Giao diện Wiegand dễ triển khai và khắc phục sự cố. Mô-đun thường có phương pháp đấu dây đơn giản và đi kèm hướng dẫn thiết lập rõ ràng. Người dùng chỉ cần kết nối dây theo yêu cầu và thiết lập các thông số liên quan để làm cho nó hoạt động, giúp giảm độ khó và chi phí lắp đặt và đưa vào vận hành.
Kiểm soát linh hoạt: Thời gian trễ của rơle mô-đun thường có thể được thiết lập theo nhu cầu thực tế, tối thiểu là 1 giây và tối đa là 60 giây. Điều này cho phép người dùng tùy chỉnh thời gian mở cửa để đáp ứng các tình huống sử dụng khác nhau, chẳng hạn như lưu lượng giao thông và tần suất ra vào của các địa điểm khác nhau.

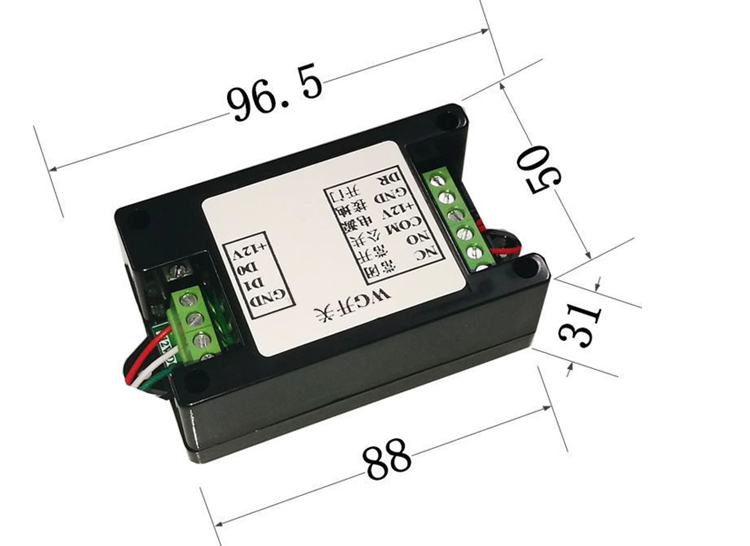

Kích thước
S4A Datesheet_Công tắc Wiegand hoặc đầu ra Wiegand tới rơ le
